哈希表（Hashtable）和键值对（KeyValuePair<TKey, TValue>）不是同一层面的概念，一个是“容器”，一个是“容器里的一个条目”。

一、生活类比：图书馆与图书

• 哈希表（Hashtable 或 Dictionary<TKey, TValue>） = 整个图书馆。它是一个容器，里面存放着许多本书（键值对）。

• 键值对（KeyValuePair<TKey, TValue>） = 一本书。它是图书馆里的一个具体条目，包含“书名（Key）”和“内容（Value）”。

关系：图书馆（哈希表）由许多本书（键值对）组成。你不能说“图书馆和书有什么区别”，因为它们是整体和部分的关系。

二、技术层面的准确定义

1. 键值对（KeyValuePair<TKey, TValue>）

• 定义：一个结构体，用于存储单个键值对。
• 用途：当你遍历字典时，每个元素就是一个 KeyValuePair。
• 不可变性：创建后 Key 和 Value 都不能修改（只读）。

csharp

// 一个键值对实例
var kvp = new KeyValuePair<string, int>("苹果", 5);
Console.WriteLine($"键：{kvp.Key}，值：{kvp.Value}");

2. 哈希表（Hashtable 或 Dictionary<TKey, TValue>）

• 定义：一个容器类，内部使用哈希算法存储多个键值对，实现快速查找（O(1)）。

• 用途：存储大量键值对，通过 Key 快速找到 Value。

• 两种实现：

  • Hashtable（老派，非泛型）：键和值都是 object，有装箱开销，线程安全。
  • Dictionary<TKey, TValue>（现代，泛型）：类型安全，无装箱，性能更好。

一、 行业背景：为何吸水率成为高可靠 PCB 的 “隐形杀手”？

   随着电子技术向高频高速、高密度互连（HDI）以及极端应用环境发展，PCB 板材的吸水率问题日益凸显。在 AI 服务器、新能源汽车以及 5G 通信设备中，PCB 不仅需要在高温、高湿的严苛环境下长期工作，还要承载高速信号传输。一旦板材吸水，水分在高温下汽化会导致内部应力剧增，引发分层或爆板；同时，水分作为极性分子会严重干扰高频信号的传输特性。因此，深入理解吸水率的影响机制，对于提升电子产品的整体可靠性至关重要。

二、 PCB 板材吸水率的成因与基础概念

   PCB 板材的吸水率主要是指板材在特定温度和湿度的环境中，吸收水分的能力，通常以百分比表示。这一特性主要取决于基材的树脂体系。传统的 FR-4 板材使用环氧树脂，其分子结构中存在极性羟基和醚键，容易吸附水分子。而高性能的聚苯醚（PPE）、聚四氟乙烯（PTFE）或碳氢化合物陶瓷基材料，由于其分子链的非极性或低极性特性，具有极低的吸水率。

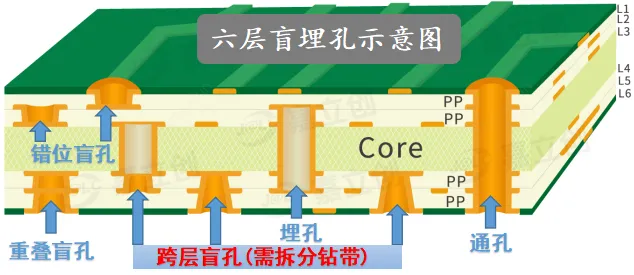

   吸水过程主要通过两种途径进行：一是通过树脂分子之间的自由体积渗透，二是通过玻纤纱与树脂界面之间的微隙渗透。特别是在高多层板和 HDI 板中，复杂的层压结构和微小的导通孔增加了水分渗透的路径，使得吸水率控制变得更加困难。

   焊点桥连、虚焊、少锡……这些常见的SMT焊接缺陷，很大程度上源于钢网开口设计不当和工艺参数设置不合理。据统计，名列PCBA焊接不良前五位的缺陷中，大多数都与锡膏印刷、钢网设计及温度曲线设置直接相关。

   对于SMT贴片加工厂而言，钢网设计是工艺设计的核心工作，也是工艺优化的主要手段。

钢网开口设计：焊膏精确沉积的基础

   钢网作为焊膏从容器到PCB焊盘的转移媒介，其开口设计直接决定了焊膏的沉积形态和体积。精准的开口设计是实现优质焊点的第一道关卡。

钢网制造方法的选择

目前，钢网的制造方法主要有激光切割、化学腐蚀和电铸，每种方法各有特点：

• 激光切割：目前主要的制造方法，孔壁表面较粗糙，焊膏的转移率在70%～75%，适合焊膏转移的钢网开窗与侧壁的面积比大于等于0.66。
• 电铸工艺：孔壁表面平滑、呈梯形，焊膏的转移率高，达85%以上，可用于钢网开窗与侧壁的面积比小于0.66、大于0.5的场合。

钢网厚度设计的关键原则

   钢网厚度是决定焊膏量的关键因素，为达到最佳的焊膏释放，钢网的开窗面积与侧壁面积比应大于等于0.66。

这是一个实现70%以上焊膏转移的经验数值，也是钢网厚度设计的依据。实际选择中：

• 0.4mm间距的QFP、0201片式元器件，合适的钢网厚度为0.1mm
• 0.4mm间距的CSP器件，合适的钢网厚度为0.08mm

一、SMT贴片加工概述

   SMT贴片加工（Surface Mount Technology）是现代电子制造的核心工艺，通过自动化设备将电子元器件精准贴装到PCB表面，实现高密度、高可靠性的电子产品组装。1943科技作为行业领先的SMT贴片加工厂，严格遵循国际标准，为客户提供高精度、高效率的一站式贴片加工服务。

二、SMT贴片加工完整工艺流程

1. PCB来料检验

• 外观检查：检查PCB表面是否有划痕、氧化、污染等缺陷
• 尺寸测量：确保PCB尺寸、厚度符合设计要求
• 翘曲度检测：控制PCB翘曲度在0.75%以内
• 可焊性测试：验证焊盘可焊性，确保焊接可靠性

   在SMT贴片加工与PCBA生产过程中，波峰焊作为关键焊接工艺，其稳定性直接影响产品质量与生产效率。然而，**波峰焊连锡（桥接）**作为高频缺陷，常导致电路短路、返工成本增加，甚至影响产品可靠性。本文将从工艺原理出发，系统剖析连锡成因，并提供针对性解决方案，助力企业优化生产流程、提升良品率。

一、波峰焊连锡的本质：液态焊料的“失控流动”

   波峰焊通过高温液态锡波与PCB接触，实现通孔元件引脚与焊盘的机械连接。连锡的本质是焊料在引脚间形成非预期连接，其核心诱因在于焊料流动性失控。当焊料流动性过强、表面张力不足或焊接环境干扰因素过多时，液态锡易在引脚间蔓延，最终形成桥接。

二、连锡的六大核心成因与解决方案

1. 工艺参数失控：温度与时间的双重挑战

• 焊料温度过高：高温（如无铅焊料超过265℃）会显著降低焊料黏度，增强流动性。此时需通过红外测温仪校准实际焊料温度，将有铅焊料控制在235-250℃，无铅焊料控制在250-265℃。
• 预热不足：若PCB预热温度低于90℃，助焊剂活性物质未充分活化，焊料润湿性下降，导致流动性异常。建议采用分段预热曲线，确保顶面温度达到助焊剂推荐范围（90-120℃）。
• 焊接时间过长：传送速度过慢或波峰宽度过大，会延长PCB在液态锡中的浸泡时间。典型链速应控制在0.8-1.8米/分钟，双波峰中湍流波接触时间约0.8-1.5秒，层流波约2.5-4.5秒。

2. 助焊剂管理：活性与均匀性的平衡

• 活性不足：低质量助焊剂或活性物质失效，无法有效降低焊料表面张力。需选择活性适中、焊后残留少的助焊剂，并定期检测其比重与流量。
• 涂布不均：发泡管堵塞或风刀角度偏差，会导致助焊剂在PCB上分布不均。建议每日清洁喷涂系统，并通过手工刷涂辅助验证涂布效果。
