辐射发射（RE）的整改是一个由“诊断定位”到“针对性抑制”的过程，核心思路可以概括为：先判断干扰是“天线”发出来的，还是“线缆”带出来的，然后“对症下药”。通常遵循以下系统性思路。
一、首先定位：干扰源与耦合路径
整改的第一步不是盲目加磁环，而是通过近场探头和频谱分析仪，锁定问题源头。
-
判断干扰类型

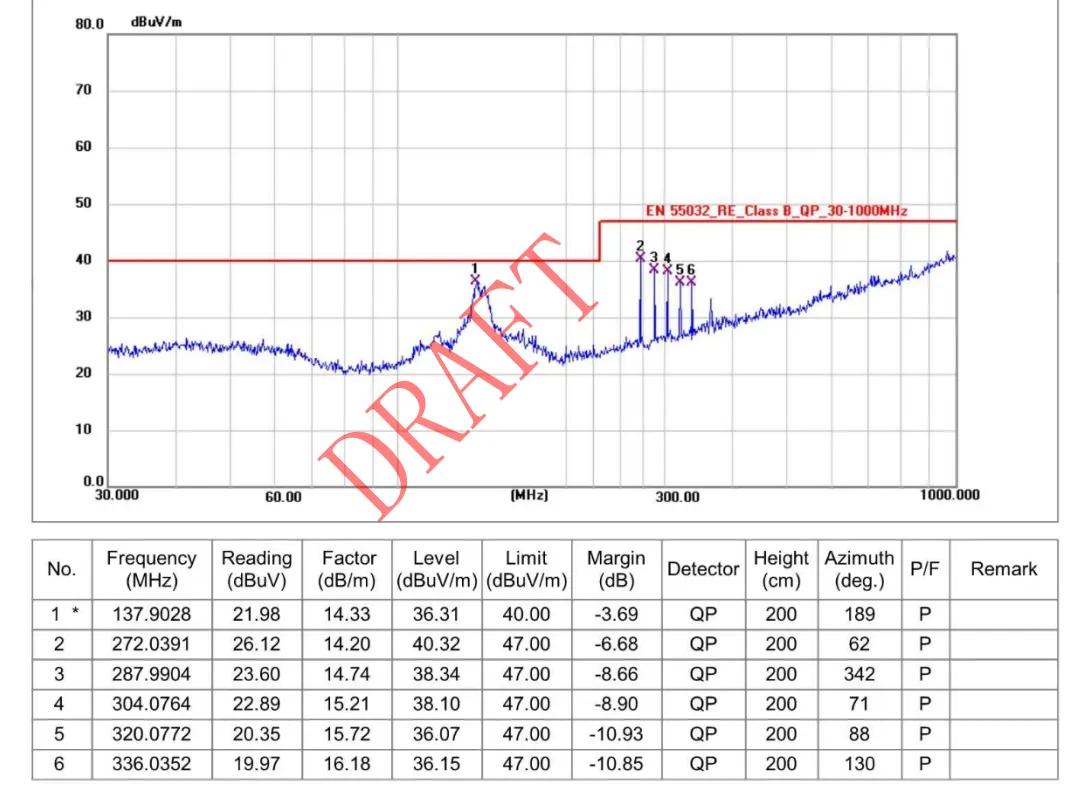

- 窄带干扰：在频谱上呈离散尖峰，通常是时钟信号、振荡器或其谐波导致。
- 宽带干扰：在频谱上呈包络状隆起，通常是电源开关噪声、电机电刷火花或数字信号过冲/振铃导致。
-
判断耦合路径
这是最关键的一步，决定整改方向：-
用近场探头探测线缆：如果探头靠近电源线或信号线时，干扰信号明显增大，则说明干扰主要通过线缆辐射（天线效应）发出。
-
用近场探头探测产品外壳缝隙、通风孔：如果干扰主要从这些位置检出，则说明干扰是通过壳体缝隙泄漏（孔缝效应），或PCB本身作为辐射源直接向外发射。
-
💡 一个实用技巧：拔掉或更换所有外接电缆，若测试结果显著改善，则问题很可能在外接电缆上；若改善不大，则问题可能在PCB或机箱内部。
H27U4G8F2D的数据手册里，标注以下参数，该如何理解？ MEMORY CELL ARRAY
- X8: (2K + 64) bytes x 64 pages x 4096 blocks。
- X16: (1k+32) words x 64 pages x 2048 blocks PAGE SIZE
- X8: (2048 + 64 spare) bytes，
- X16:(1024 + 32spare) Words Block SIZE
- X8: (128K + 4K spare) bytes。
- X16:(64K + 2K spare) Words
先介绍X8（8位总线）的理解

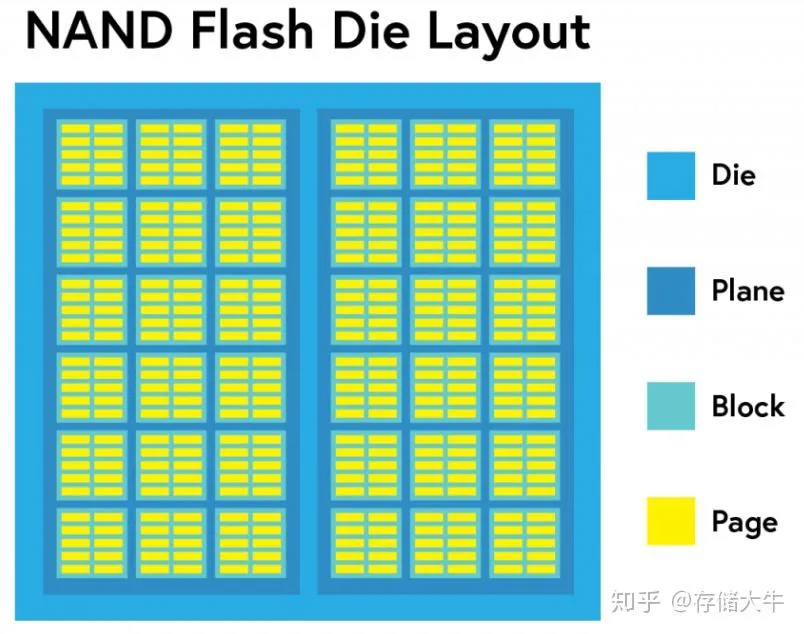

1. MEMORY CELL ARRAY：(2K+64)B × 64 pages × 4096 blocks
这是整颗芯片的总容量分解公式，告诉你物理阵列怎么拼出来。
-
2K+64 = 2112 Byte：一页（Page）的物理长度，2048B 主数据 + 64B Spare（也叫 OOB） -
× 64 pages：一个块（Block）里有 64 页 -
× 4096 blocks：整片有 4096 个可擦除块 -
乘起来：
2112 × 64 × 4096 = 553,648,128 Byte ≈ 528 MByte，对应 4Gbit（512M×8）标称值（多余部分是 Spare 区，不算“用户可用容量”但物理存在）
顺带一提：4096 blocks 实际是 2 个 Plane × 2048 blocks，所以支持 Multi-plane 同时擦/写两个块。
2. PAGE SIZE：(2048 + 64 spare) bytes
这是读写最小单位的定义。
-
NAND 不能任意地址改 1 字节，必须整页读、整页写（编程）
-
2048B 是你能放的“业务数据”
-
64B Spare/OOB 不是给你存业务数据的，专门留给：
-
ECC 校验码（每 256/512B 数据算一组，SLC 常用 1-bit 汉明或 BCH）
-
坏块标记（一般是块内第 0 页 OOB 第 6 字节 ≠ 0xFF）
-
文件系统元数据（YAFFS 直接塞对象头，JFFS2 只放 ECC+坏块标）
-
-
所以驱动里常说的“page size = 2048”是指 Main Area，“page size = 2112”是指含 OOB 的物理页，两者都对，看语境
运放的输入失调电压（Vos）是固有的物理缺陷，无法完全“消除”，但在工程上可以通过选型、电路设计和系统校准将其影响降到极低。
针对嵌入式硬件设计，核心思路是：先选对器件，再用电路抑制，最后靠软件/校准兜底。以下是分层次的详细解决方案：
1. 源头抑制：选型与外围匹配
-
选低 Vos 器件：根据精度需求选择。通用运放 Vos 在 mV 级；精密运放可达 μV 级（如 OPA333, AD8628 零漂移系列）；斩波稳零（Chopper）运放甚至能做到 nV 级。
-
匹配输入阻抗（关键）：Vos 是串联在输入端的，如果同相和反相端的等效源阻抗（Thevenin 等效电阻）不一致，偏置电流（Ib）会流过电阻产生额外的压降，叠加到 Vos 上。设计时必须保证两个输入端的直流电阻相等（例如反相端的接地电阻要与同相端的接地电阻匹配），以抵消 Ib 带来的额外失调。
2. 电路设计：从架构上抵消
-
交流耦合（隔直）：如果只关心交流信号，在输入端串联电容，可以彻底阻断失调电压的直流分量。注意：这会牺牲信号的直流信息。
-
减小增益：Vos 会被后级放大。尽量将增益分配在靠后的低噪声、低漂移级，前级尽量做缓冲或微小放大。

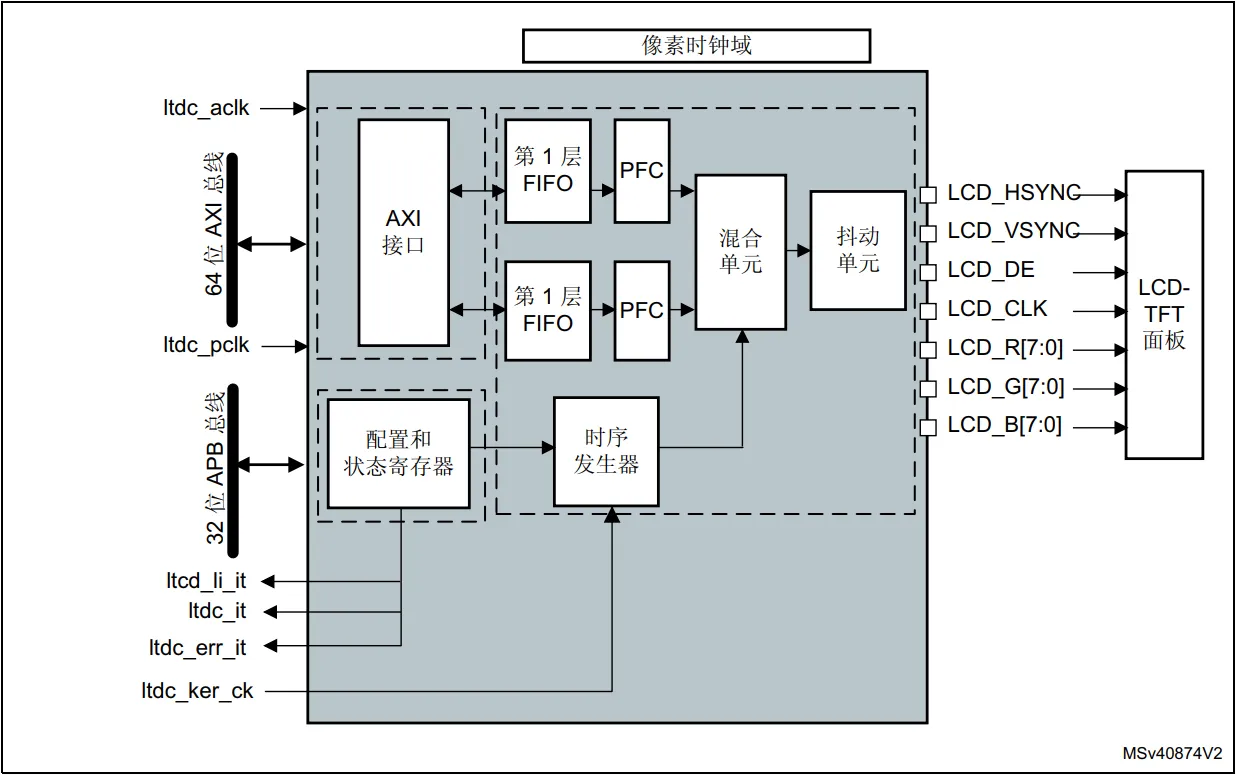

STM32H750 的 LCD-TFT 控制器是 LTDC，RGB888 模式下一共输出 28 根信号线：24 根数据（R0-7/G0-7/B0-7）+ 4 根控制（CLK/HSYNC/VSYNC/DE）。STM32H7区别于F4/F7最硬核的显示能力；而“一体化”三个字，不是营销话术，是指LCD刷新和触摸采样在同一个时钟域下协同调度，避免了传统方案中SPI触摸轮询抢占LTDC DMA 通道导致的撕裂或丢点问题。
- 层 FIFO：每层一个 64x64 位 FIFO。
- PFC：执行像素格式转换的像素格式转换器，从层的所选输入像素格式转换为字。
- AXI 接口：用于将数据从存储器传输到 FIFO。
一、各引脚功能定义
控制信号（4 根）
-
CLK（LCD_CLK / DOTCLK）：像素时钟，每个上升沿（或按极性配置）锁存一个像素的 RGB 数据。频率由屏分辨率×刷新率决定，H750 上由 PLL3_R 分频得到，常见 9~50 MHz。
-
HSYNC（水平同步）：行同步脉冲。每开始扫描新的一行，HSYNC 跳变一次（极性可配）。标志“一行开始”，用于界定行消隐区。
-
VSYNC（垂直同步）：场同步脉冲。每开始一新帧（整屏），VSYNC 跳变一次。标志“一帧开始”，用于界定场消隐区。
-
DE（Data Enable，数据使能）：高电平期间 RGB 线上数据是有效像素；低电平期间是消隐区，屏忽略 RGB 值。现代 TFT 大多用 DE 模式，HSYNC/VSYNC 可省（但 H750 LTDC 通常同时输出，屏端看它支持哪种）。
数据信号（24 根，RGB888）
-
R0–R7：红色分量，8 位，R7 为 MSB
-
G0–G7：绿色分量，8 位，G7 为 MSB
-
B0–B7：蓝色分量，8 位，B7 为 MSB
每个 CLK 上升沿，这三组总线上的 24 位值 = 当前像素的颜色（0xRRGGBB）。如果屏只支持 RGB565，可以把 R0-2、G0-1、B0-2 接地或悬空，LTDC 也可直接配成 RGB565 输出省引脚。
这四种接口是STM32 体系里是代际演进 + 宽度扩展的关系：QuadSPI 是老大哥，OctoSPI 是 8 线增强版，Hexadeca-SPI（HSPI）是 16 线专用控制器，XSPI 是 ST 在新一代 MCU 上做的“统一可配控制器”——8 线时等价 OctoSPI，16 线时等价 HSPI。
一、核心参数对比表
维度 | QuadSPI (QSPI) | OctoSPI (OSPI) | Hexadeca-SPI (HSPI) | XSPI |
|---|---|---|---|---|
| 数据线数 | 1/2/4（IO[0:3]） | 1/2/4/8（IO[0:7]） | 命令/地址 8 线，数据阶段 16 线（IO[0:15]） | 可配 1/2/4/8/16（IO[0:15]） |
| 首现系列 | STM32F4（最早） | STM32L4+ | STM32U5（U59x/5Ax/5Fx/5Gx） | STM32H7R/S、STM32N6、STM32C5 |
| 典型最高时钟 | 约 50–108 MHz（看型号） | SDR 最高 ~150 MHz，DTR 带 DQS ~64–90 MHz（H7A3/B3 可达 100+） | SDR 最高 160 MHz | SDR 最高 200 MHz，DTR 带 DQS |
| DQS 选通 | 无 | 有（DQS） | 有（DQS，部分带 DQS0/1） | 有（DQS0/1） |
| HyperBus | 不支持 | 支持（单端 3.3V，部分支持 1.8V 差分） | 支持（含 1.8V 差分 NCLK） | 支持（单端/差分） |
| 协议集 | Regular-command | Regular + HyperBus | Regular + HyperBus + 16-bit 模式 | 覆盖 QSPI/Octo/HyperBus/16-bit |
| PSRAM/16bit RAM | 不支持 | 不支持 PSRAM（H7 的 OCTOSPI 明确不支持 PSRAM） | 支持 16-bit PSRAM / HyperRAM | 支持 16-bit PSRAM / HyperRAM |
| 内存映射 XIP | 有（但带宽低） | 有（AHB/AXI 挂载） | 有（AHB，~160MHz 总线） | 有（AXI，64-bit，寻址 4GB） |
| IO Manager | 无 | OCTOSPIM（多实例仲裁/引脚复用） | 无独立 manager（U5 上单实例） | XSPIM（多实例仲裁/复用） |
| 代表 MCU | F4/F7/H7(早期配 QSPI) | H7A3/B3、H7B0、H723/725/730、L4+、L5、H5 | U5 大内存型号 | H7R3/7S3/7R7/7S7、N6、C5 |
注：STM32H750 只有 OCTOSPI（8 线），没有 HSPI 也没有 XSPI。H750 的 OCTOSPI 不支持 PSRAM，只挂 Octal Flash / HyperRAM（HyperRAM 是 volatile 但走 HyperBus 协议，不是 16-bit PSRAM 模式）。
二、各自定位与典型外接设备

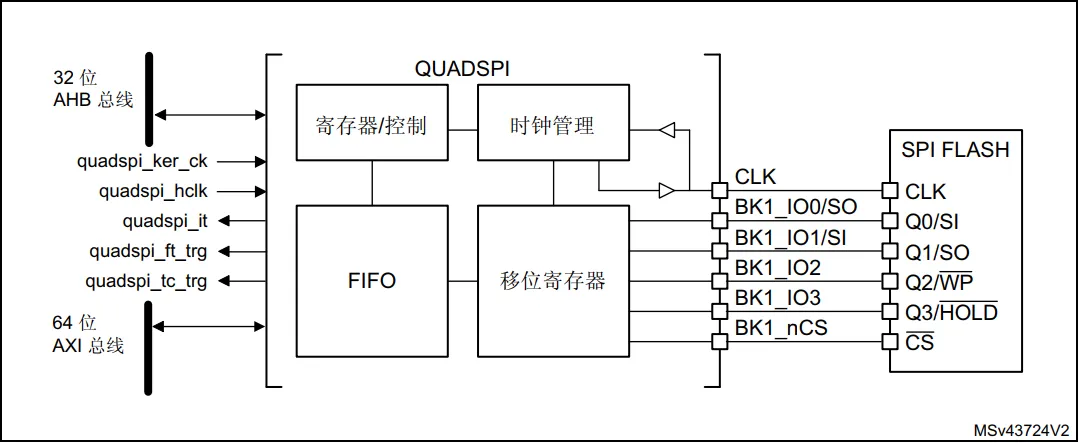

QuadSPI
- 定位：4 线串行 Flash 的低成本方案，替代并行 NOR，做代码 XIP 或存资源。
- 设备：W25Qxx（128Mb/256Mb）、MX25R/K 系列、GD25Q 等 Quad NOR Flash。
- 场景：H7 早期型号或 F4/F7 项目，主频不高、GUI 简单、成本敏感。
